频谱仪为什么需要使用高稳与超低相噪OCXO

HCI杭晶电子晶振

这个问题可以从“频谱仪到底在测什么”来一针见血地理解——它本质是在用自己的本振去“对比”你的信号，所以本振（由恒温晶振提供参考）必须“极其干净且稳定”。

---

# S; f5 q+ I* v4 i6 U  s

一、为什么必须“超低相位噪声”？

本质：避免把“仪器噪声”当成“被测信号”

频谱仪内部结构（简化）：

·晶振 \uE2 本振（LO） \uE2 混频 \uE2 显示频谱

如果晶振相位噪声高，会发生：

1.产生“噪声裙边”（最致命）

·强信号两边出现扩展的噪声底

·类似“拖尾”

后果：

·邻近的小信号直接被淹没

·看不到杂散、干扰、谐波

---

  O% h; y9 I/ R0 e/ ?. \" @% L3 Z

2.限制动态范围

动态范围取决于：

强信号泄漏噪声 vs 弱信号幅度

·相噪高 \uE2 强信号“污染”周围频点

·等效提高噪声底

结果：

·原本能看到 -90 dBc 的信号

·可能只能看到 -70 dBc

7 f! t3 I8 t% J+ e( w& ~

---

( f& C" H& J9 ~: W( n

3.测谁都带“模糊滤镜”

即使输入是理想纯净信号：

·输出仍然变“胖”（谱线变宽）

说明：

·测量结果被仪器自身限制

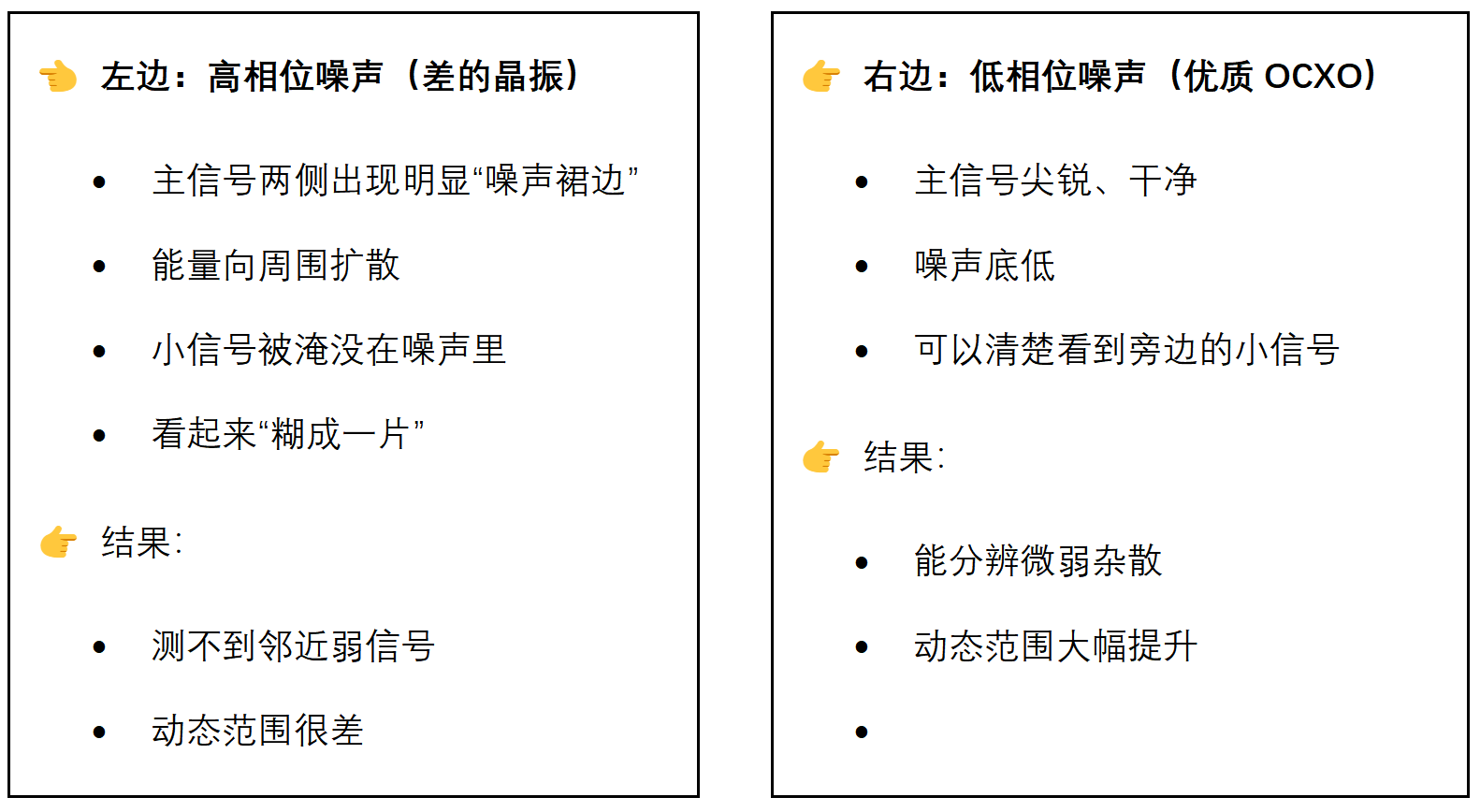

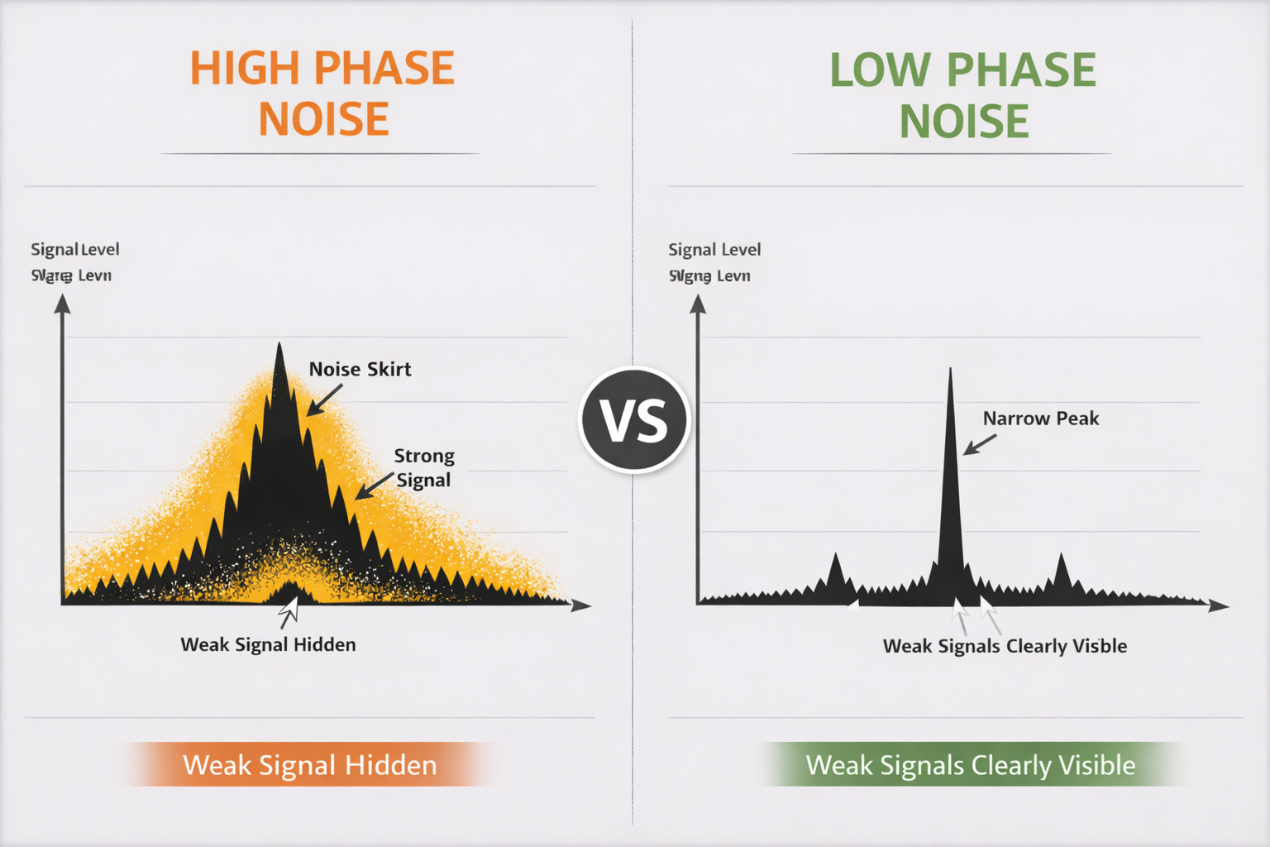

高低相噪对比图如下：

https://prod-1251541497.cos.ap-guangzhou.myqcloud.com/discuz/images/pc_%E5%9B%BE%E7%89%871_1775204221912.png

https://prod-1251541497.cos.ap-guangzhou.myqcloud.com/discuz/images/pc_b94a28d7c1713864370e2b4b09a783ac_1775204232404.png

二、为什么必须“高稳定（恒温晶振 OCXO）”？

本质：保证“频率基准不漂移”

晶振频率 = 所有测量的“尺子”

9 a+ h. d/ e' @. J

---

1.温度漂移 \uE2 频率漂移

普通晶振（TCXO以下）：

·温度变化 \uE2 ppm级漂移

·表现为：

o 频谱峰值左右晃动

o 长时间测量不一致

---

  t  a2 n" t9 I, x" d0 E! I" u9 m

2.影响精密测量

以下测量非常依赖稳定性：

·频率误差（Frequency Error）

·邻道功率（ACP）

·调制分析（EVM）

·相位噪声测试

如果参考源在漂：

·你无法区分“信号问题”还是“仪器问题”

3 B; |' J9 {3 {

---

3.恒温晶振（OCXO）的作用

·把晶体加热到恒定温度（如 70\uC2C）

·避开温度敏感区

效果：

·稳定度从 ppm \uE2 ppb

·短期稳定性极高（低抖动）

---

6 n( R3 J; y$ H/ f% j: \8 m) g' y/ c% p; h

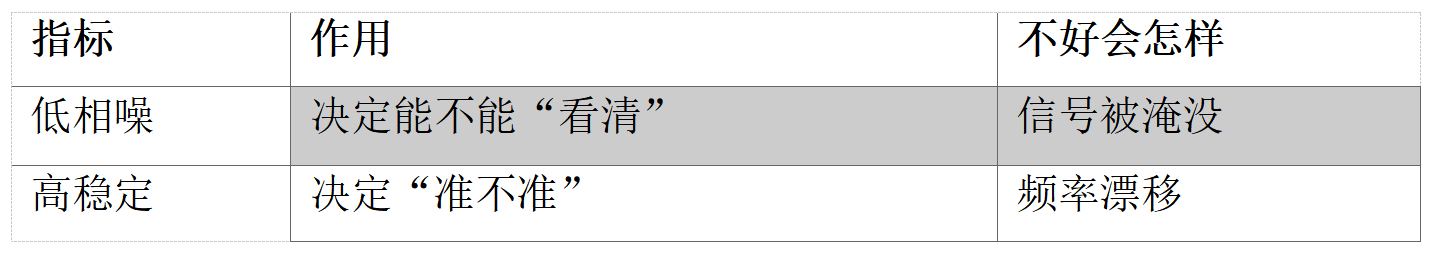

三、两者是“乘法关系”，不是加法

https://prod-1251541497.cos.ap-guangzhou.myqcloud.com/discuz/images/pc_6b6e088749b40229d07b1e351edb3e83_1775204252455.png

结论：

看得清 + 不漂移 = 可用测量

9 M0 L" m, }' X5 _7 {- t

---

- t& f9 C; |1 |$ |: d0 _

四、工程师视角一句话总结

频谱仪的性能上限 \uE2 本振质量

% k1 O3 O& @. T8 b

·低相噪 \uE2 让频谱“清晰”（能看见细节）

·超稳定（恒温） \uE2 让频谱“可靠”（不会漂）

两者缺一不可，这就是为什么高端频谱仪一定用超稳超低相噪OCXO。

五、杭晶高稳超低相噪产品

杭晶25x25mm OCXO 100MHz 超低相噪可低至-168dBc@1kHz

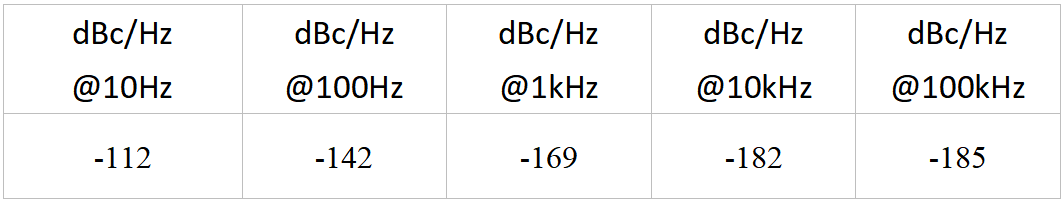

测试数据：

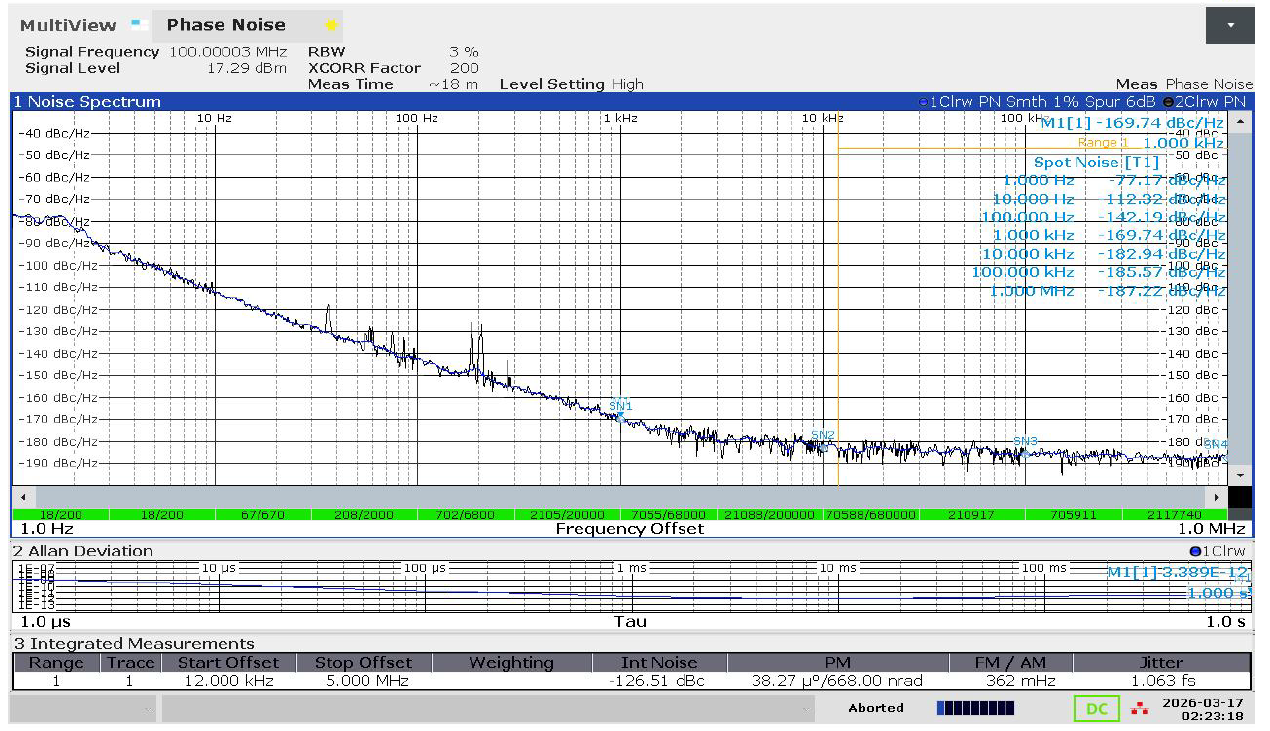

https://prod-1251541497.cos.ap-guangzhou.myqcloud.com/discuz/images/pc_830d577eabcf3753748433cd265d7be1_1775204268025.png
2 _/ y1 k. n9 b) ?, ehttps://prod-1251541497.cos.ap-guangzhou.myqcloud.com/discuz/images/pc_%E5%9B%BE%E7%89%872_1775204278093.png

mnfvbnk

恒温晶振提供极致频率稳定、低相位噪声的时钟基准

mnfvbnk

在授时方面用的很多
