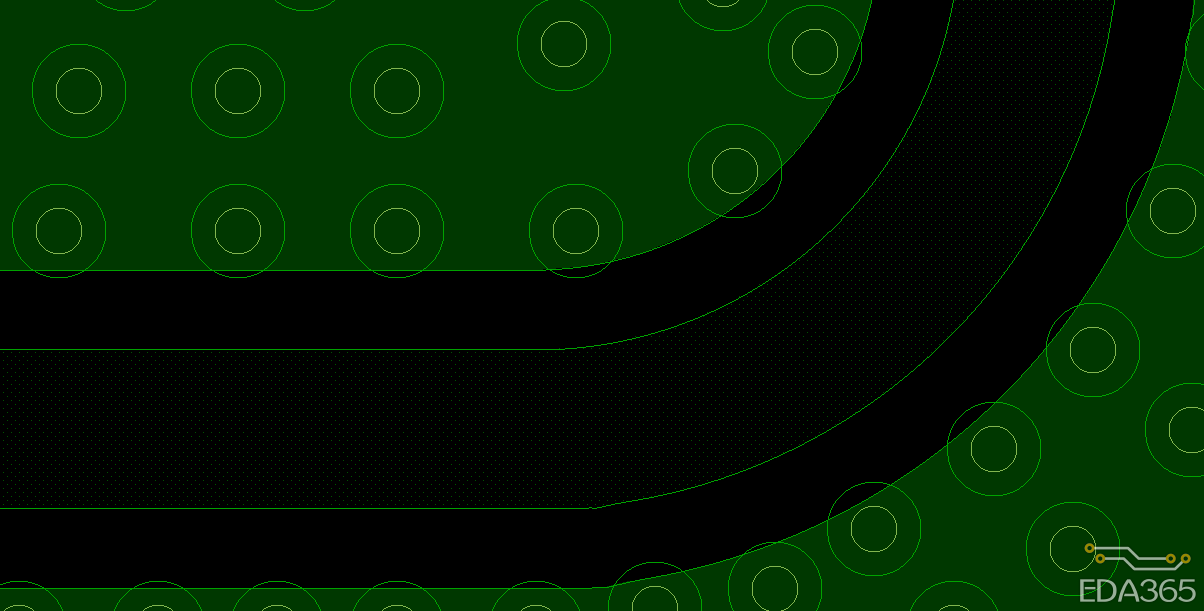

| 是用的allegro吗?射频线可以自己走成弧线的,然后用skill把cline变成shape,旁边地铜避让可以设置射频网络到其他铜箔的距离;也可以Zcopy射频线扩大点距离设个禁布;把线变成铜皮的skill可以搜这个帖子https://www.eda365.com/forum.php? ... amp;_dsign=726f2c3a |
平面层的话可以用anti etch来实现,走线层局部的话用shape void ploygon命令,在option栏中选择segment type,希望能帮到你。![]() |
弦念 发表于 2019-4-28 08:471 b1 Z' }; Q! V6 K5 S6 s 怎么操作? |
| 謝謝分享~ |
學習了 感謝二樓 |
| 话anti etch可以 铜皮避让命令如2楼 |
| 同意二楼 |
![]() ![]() |
| 同意二楼 |
| 同意2楼 |
| 同意二楼的 |
| 你的走线是弧度的 ,铜皮不是跟随着有弧度吗? |
|
|
| 看看 |
