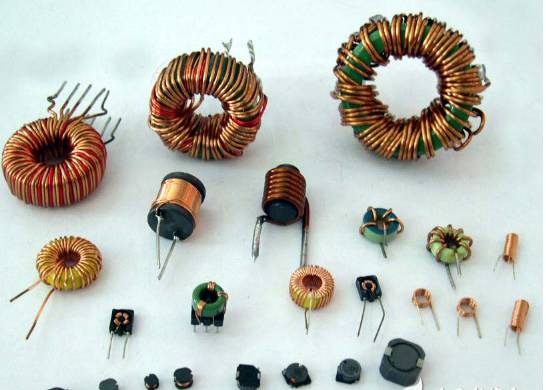

电阻、电容、电感是常见且重要的无源器件，本系列文章将分为三篇分别介绍这三种元件的详细的基础知识。本文将从电感的分类、电感线圈的主要特性参数、常用线圈三个方面进行介绍。 电感线圈是由导线一圈*一圈地绕在绝缘管上，导线彼此互相绝缘，而绝缘管可以是空心的，也可以包含铁芯或磁粉芯，简称电感。用L表示，单位有亨利（H）、毫亨利 （mH）、微亨利（uH），1H=10^3mH=10^6uH。  一、电感的分类 按 电感形式 分类：固定电感、可变电感。 按 导磁体性质 分类：空芯线圈、铁氧体线圈、铁芯线圈、铜芯线圈。 按 工作性质 分类：天线线圈、振荡线圈、扼流线圈、陷波线圈、偏转线圈。 按 绕线结构 分类：单层线圈、多层线圈、蜂房式线圈。 二、电感线圈的主要特性参数 1、电感量L 电感量L表示线圈本身固有特性，与电流大小无关。除专门的电感线圈（色码电感）外，电感量一般不专门标注在线圈上，而以特定的名称标注。 2、感抗XL 电感线圈对交流电流阻碍作用的大小称感抗XL，单位是欧姆。它与电感量L和交流电频率f的关系为XL=2πfL 3、品质因素Q 品质因素Q是表示线圈质量的一个物理量，Q为感抗XL与其等效的电阻的比值，即：Q=XL/R 线圈的Q值愈高，回路的损耗愈小。线圈的Q值与导线的直流电阻，骨架的介质损耗，屏蔽罩或铁芯引起的损耗，高频趋肤效应的影响等因素有关。线圈的Q值通常为几十到几百。 4、分布电容 线圈的匝与匝间、线圈与屏蔽罩间、线圈与底版间存在的电容被称为分布电容。分布电容的存在使线圈的Q值减小，稳定性变差，因而线圈的分布电容越小越好。 三、常用线圈 1、单层线圈 单层线圈是用绝缘导线一圈挨一圈地绕在纸筒或胶木骨架上。如晶体管收音机中波天线线圈。 2、蜂房式线圈 如果所绕制的线圈，其平面不与旋转面平行，而是相交成一定的角度，这种线圈称为蜂房式线圈。而其旋转一周，导线来回弯折的次数，常称为折点数。蜂房式绕法的优点是体积小，分布电容小，而且电感量大。蜂房式线圈都是利用蜂房绕线机来绕制，折点越多，分布电容越小 3、铁氧体磁芯和铁粉芯线圈 线圈的电感量大小与有无磁芯有关。在空芯线圈中插入铁氧体磁芯，可增加电感量和提高线圈的品质因素。 4、铜芯线圈 铜芯线圈在超短波范围应用较多，利用旋动铜芯在线圈中的位置来改变电感量，这种调整比较方便、耐用。 5、色码电感器 色码电感器是具有固定电感量的电感器，其电感量标志方法同电阻一样以色环来标记。 6、阻流圈（扼流圈） 限制交流电通过的线圈称阻流圈，分高频阻流圈和低频阻流圈。 7、偏转线圈 偏转线圈是电视机扫描电路输出级的负载，偏转线圈要求：偏转灵敏度高、磁场均匀、Q值高、体积小、价格低。 『本文转载自网络,版权归原作者所有,如有侵权请联系删除』 |
