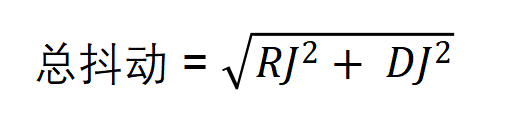

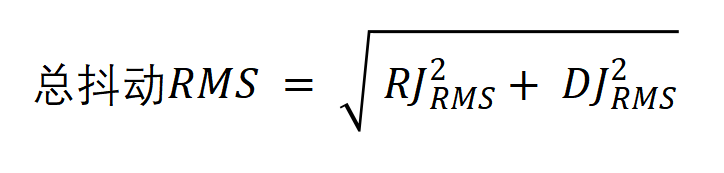

晶振是电子系统的 时钟心脏，为CPU、 FPGA、高速接口提供基准时序，而抖动（Jitter）是衡量晶振时钟精度的核心指标——它指时钟信号的实际边沿，与理想边沿之间的时间偏差，通俗来说就是时钟的“计时误差”。 晶振的抖动并非单一来源，可划分为确定性抖动（DJ）和随机抖动（RJ）两大类；同时工程中常用RMS Phase Jitter、RMS Period Jitter、CC Jitter等参数量化抖动，这些参数既相互关联，又描述了抖动的不同维度。 一、两大核心抖动：确定性抖动DJ vs 随机抖动RJ 这是晶振抖动最本质的分类，二者的来源、特性、可优化性完全不同。 1. 确定性抖动（Deterministic Jitter, DJ） 有规律、可溯源、有上限的抖动，是“外界干扰带来的可修复误差”。 ? 来源：电源纹波、PCB串扰、负载不匹配、EMI、占空比失真、同步开关噪声 ? 特性：可复现、非高斯分布、有界、可消除 ? 比喻：钟表被人规律地晃，停晃就好 2. 随机抖动（Random Jitter, RJ） 无规律、不可预测、无绝对上限的抖动，是晶振“天生底噪”。 ? 来源：热噪声、闪烁噪声、载流子涨落等物理噪声 ? 特性：高斯分布、不可彻底消除，只能减小 ? 比喻：钟表自身微小自然波动 3. 总抖动TJ 实际总抖动为两者叠加，RMS 按功率叠加： 二、工程必懂：4大抖动参数名词解释 1. RMS Phase Jitter Random（随机相位抖动 RMS） ? 只含随机抖动RJ，是晶振原生相位底噪 ? 反映晶振本身质量，与电路干扰无关 2. RMS Phase Jitter（总相位抖动 RMS） ? 包含 RJ + DJ ? 是最常用、最能反映实际系统的相位抖动指标 3. RMS Period Jitter（周期抖动 RMS） ? 单个周期时长与理想周期的偏差 RMS ? 反映长期周期稳定性 4. Cycle-to-Cycle Jitter（CC Jitter，周期间抖动） ? 相邻两个周期的差值波动 ? 反映瞬时跳变大小，高速接口最敏感 三、参数与 DJ/RJ 的关系表 关键总结： ? 只有随机相位抖动 = 纯RJ ? 其它都是 RJ + 总干扰DJ 四、工程应用：怎么看、怎么排障 1. 看晶振本身质量 \uE2 看 RMS Phase Jitter Random 2. 看系统实际表现 \uE2 看 RMS Phase Jitter 3. 高速接口（PCIe/USB）\uE2 重点看 CC Jitter 4. 抖动偏大优先查：电源、地、串扰、负载（都是DJ） 五、抖动 与 相位噪声 的关系（时域 \uE2 频域） 1. 本质一句话 相位噪声 = 频域指标 相位抖动 = 时域指标 二者是完全对应的一体两面，可以互相换算。 2. 最核心对应关系 ? 随机相位抖动 RMS \uE2 由 相位噪声在一定带宽内积分 直接算出来 ? 确定性抖动 DJ \uE2 对应相位噪声中的 离散杂散（spurious） ? 随机抖动 RJ \uE2 对应相位噪声的 连续噪声基底 3. 工程换算 在一个频率偏移区间内对 相位噪声 ?(f) 积分， 直接得到 = RMS Phase Jitter 简单理解： ? 相位噪声仪看到的曲线高低 \uE2 决定抖动大小 ? 曲线越平、越低 \uE2 抖动越小 ? 出现尖峰（杂散）\uE2 就是确定性抖动 DJ 4. 直观对应 ? 相位噪声 基底噪声 \uE2 随机抖动 RJ（去不掉） ? 相位噪声 尖峰杂散 \uE2 确定性抖动 DJ（能排查） ? 积分整个噪声 \uE2 总 RMS 相位抖动 六、最终极简总结 1. 抖动分两类： \uEF DJ 确定性抖动：外界干扰，可消除 \uEF RJ 随机抖动：晶振本底噪声，不可消除 3. 常用参数： \uEF 随机相位抖动 RMS = 纯 RJ \uEF 总相位抖动 RMS = RJ + DJ \uEF 周期抖动 = 单周期稳定度 \uEF CC 抖动 = 相邻周期跳变 4. 抖动 \uE2 相位噪声： \uEF 相位噪声（频域） \uE2 相位抖动（时域） \uEF 噪声基底 \uE2 RJ \uEF 杂散尖峰 \uE2 DJ \uEF 相位噪声积分 \uE2 直接得到 RMS 相位抖动 |
