标题: 18槽PXIE机箱


0 E- J" c6 E! B# n6 b, L) K

UI-X118 18槽位PXIE系统提供 16 个hybrid插槽，可灵活适配各类应用需求。机箱背板拥有两个PCI桥段，配合PCIe-PCI桥接模块,使所有插槽都能兼容PXI,PXI Express 单板。PXI特定的高精度时钟和触发信号由连接到背板背面的独立时钟模块生成和控制。该系统拥有强大的散热能力和成熟的机械设计，可在55°C的环境温度为功耗50W 的单卡提供有效散热,，并保证其稳定工作。

产品特点和优势

• 创新的模块化机箱架构
  背板上的功能模组均可更换
• 获得您的专属PXI Express系统
  凭借模块化机箱的设计理念， 可实现较低产品投入下的快速上市
• 产品设计稳定可靠
  联合仪器在工业，测试和测量方面拥有数十年系统设计经验

  7 S  G# @  X4 k0 Q$ B  F) W

技术指标

• PCIe Gen 3, 16槽full hybrid，4U PXI Express机箱
• 具备强大散热能力,同时风扇噪音较低
• 超高性能Gen 3 PCIe交换，系统插槽默认为四链路（4x4）
• 高数据带宽（最大16GB/s 单系统和4GB/s插槽到插槽）数字功能测试
• 配置外部10  MHz时钟输入/输出,位于机箱后面板

  # d- f5 V/ a8 g

  V& k% {2 M- @9 {) l

系统规格

环境要求

• 环境温度 0°C ~ 50°C
• 湿度 20% ~ 80%, 无凝露

  2 f/ M  p+ N. F" z8 W- W2 ?. ]

存放环境要求

• 环境温度 -20°C ~ 70°C
• 湿度 10% ~ 90%, 无凝露

  6 Y( n! I. a* T9 i0 p" o

电磁兼容性及安规

符合以下标准

• FCC/ICES-003 (USA / CA) Class A – EN61326-1
• CE (Europe) Class A – EN61326-1
• CE/LVD (Europe) – EN 61010-1

  * c6 P! `% ?) e( Z

外形尺寸

• 482.6 mm x 177 mm x 355 mm 宽x高x深
• 净重 9.8 kg

  ; y' @+ k8 E- z

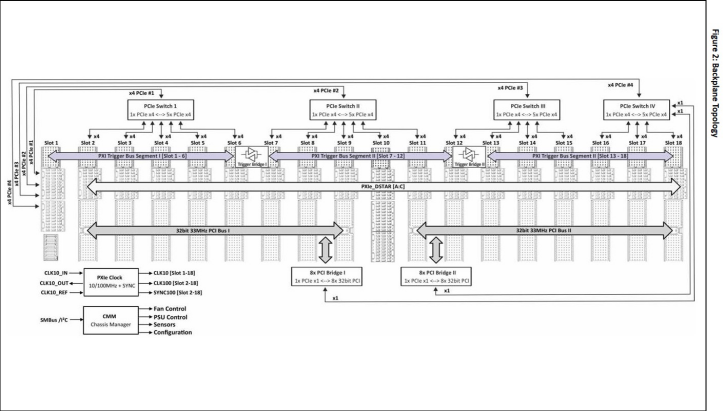

系统拓扑

• 1x 系统插槽含3个扩展槽
• 16x PXI Express Hybrid插槽
• 1x 时钟插槽

  8 v$ W, F: W5 {% Y' `6 }

系统总线

• 4链路(4X4)PXI  Express系统插槽
• 最高16GB/s PCIe Gen3 系统带宽
• 最高4GB/s单槽带宽
• PXI-1兼容32bit /33MHz PCI总线



后置端子(安装在机箱后面板)

• 10MHz  REF时钟输出(BNC连接器)
• 可选装10MHz  REF时钟输入(BNC接口)
• M4接地端子

  ) N$ B9 ^* u7 A5 X& p4 X9 h3 U; |+ n

) m( c! u2 ]9 k8 N2 r; `( o6 V7 J

。

) t. W3 A! J* l1 Z! w  {4 F3 }& c

! X0 m, j. t! \- p9 g

---
