● JDA901产品介绍
JDA901应用底板采用1U机箱结构进行规划设计，主要搭配英创工控主板作为通讯管理机，针对电力系统信息采集、机车信息采集相关应用。
JDA901由应用底板和LED状态指示板两个部分组成，主要通讯接口资源如下：
| 资源 | 数量 | EMC属性 | 特点说明 |
| 1000Mbps以太网接口 | 1 | ESD器件 | ESM6802板载的1000Mbps以太网接口，根据需求，也可选择为100Mbps网络接口 |
| 100Mbps以太网接口 | 5 | ESD器件 | 其中1路为ESM6802板载的100Mbps以太网接口，4路为扩展的100Mbps以太网接口 |
| RS485总线 | 6 | 隔离 + ESD器件 | 占用ttyS1~ttyS6资源，每一路串口均支持RS232与RS485，分时使用，无需软件/硬件进行端口类型配置。RS232与RS485采用不同的连接件引脚输出信号 |
| RS232总线 | 6 | 隔离 | |
| CAN总线 | 2 | 隔离 + ESD器件 | 支持CAN 2.0总线，最高速率达1Mbps |
| IRIG-B | 1 | 隔离 + ESD器件 | 利用RS485总线接入，可直接连接校时设备的时间数据 |
| 4 | 隔离 + ESD器件 | 4路继电器空触点输出接口，采用PA1a-5V常开触头继电器，其参考末尾的附件1 | |
| I/O输入 | 4 | 隔离 + ESD器件 | 4路空触点入接口。使用无源开关信号进行输入 |
| SD卡 | 1 | 标准SD卡接口，支持高速SD卡，最大可挂载64GB SD卡 | |
| LED指示灯接口 | 37 | 采用74HCT245进行信号隔离驱动 | 连接LED指示灯面板，实现对网络、串口、CAN、空触点输入、空触点输出等系统状态信息进行指示 |
| 串口终端 | 1 | 隔离 + ESD器件 | 串口用户终端，方便Linux系统用户进行系统配置与调试 |
| 电源 | 1 | DC5V输入 | 最少需要DC5V/15W供电，以保证系统启动与运行的可靠性 |
● 正面视图
JDA901 + 英创工控主板
LED状态指示板
● 配套产品信息
可支持的主板（ESMARC规格：74mm×54mm）
| 主板型号 | 简要介绍 |
| ESM7000 | 1GHz Cortex-A7双核CPU i.MX7D，预装Linux-4.9.11，千兆+百兆双网口，低功耗 |
| ESM6802 | 1GHz Cortex-A9双核CPU i.MX6DL，预装Linux-4.1.15，千兆+百兆双网口 |
● 功能结构图
● 机械尺寸图
（单位：mm）
● 整机效果图

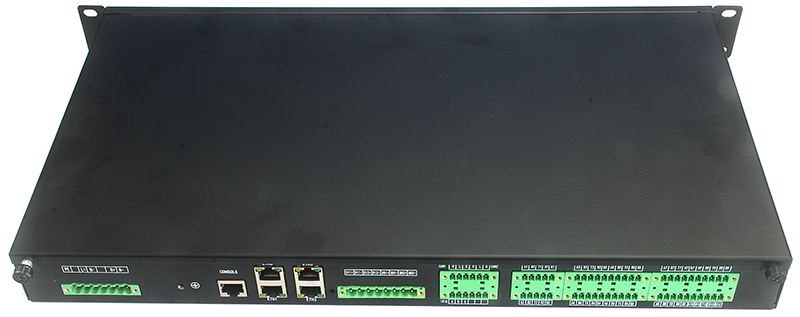

1U机箱通讯管理机效果图（整机效果仅供参考，套件中并未包括机箱）
