标题: 高速PCB设计EMI之九大规则
高速PCB设计EMI之九大规则
) v* t! z3 T& B% c
随着信号上升沿时间的减小及信号频率的提高,电子产品的EMI问题越来越受到电子工程师的关注,几乎60%的EMI问题都可以通过高速PCB来解决。以下是九大规则:

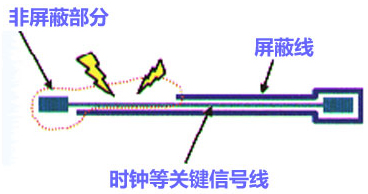

规则一:高速信号走线屏蔽规则
